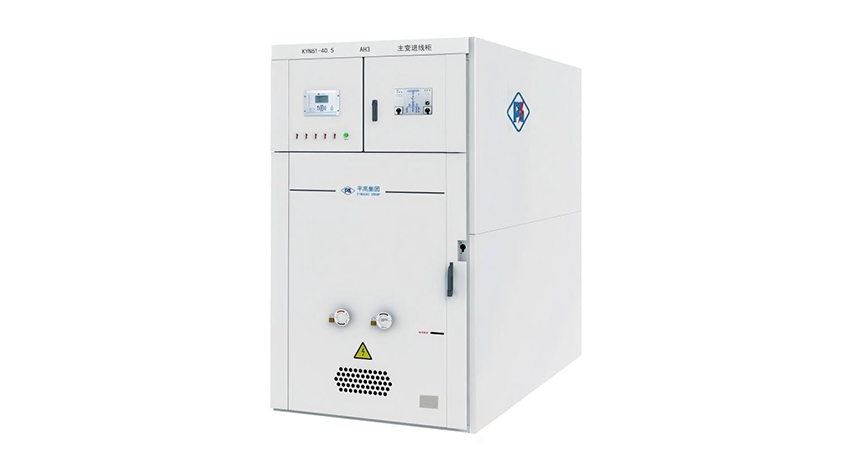

KYN61-12(Z)R1250-31.5铠装移开式金属封闭开关设备

配电业务 - 空气绝缘开关柜

产品描述

技术参数

主要产品特点


1. 产品符合国家标准：依据GB3906进行产品设计， 满足35V电力系统使用要求

。开关柜中使用的快速断路器，采用电磁斥力驱动方式，具有结构简单、动作速度快、动作时间短（分闸时间≤5ms，合闸时间≤20ms）。

2. 应用市场范围广：可用于母线电压暂降保护、接地消弧、母线解列、储能保护等多种场景。

3. 适用性强：可配套于现有KYN61系列开关柜中，实现替代升级改造。


主要技术参数

额定电压：40.5kV

额定电流：1250A

额定短路开断电流：31.5kA

额定短时工频耐受电压(1min,有效值) ：相对地95kV，断口118kV

额定雷电冲击耐受电压(1.2/50µs，峰值)：相对地、断口间 185kV

电寿命：30（E2）次

主回路电阻（断路器）：≤48μΩ

主回路电阻（开关柜）：≤200μΩ

分闸时间：≤5ms ms

合闸时间：≤20msms

合闸触头弹跳时间：≤5ms

分闸触头反弹幅度：≤3mm

分、合闸三相不同期性：≤2ms

触头开距：18±2mm

超行程：6±2mm

平均分闸速度（刚分点后6mm）：2±0.2 m/s

平均合闸速度（刚合点前6mm）：3±0.3 m/s
